平衡吊操作臂的運行原理【靖起】
發布時間：2020-09-25

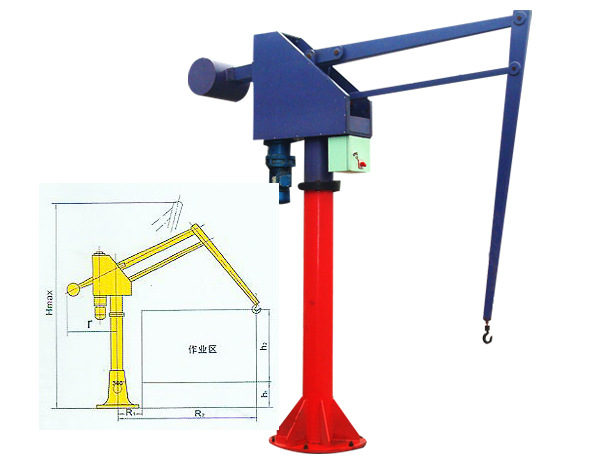

在日常操作平衡吊過程中，操作臂起了關鍵性的作用，因為它是一個平行四邊形的四連桿機構，在要起升貨物時，起動電動機正轉，經減速后使豎直放置的絲桿旋轉，此時的螺母向下移動，安裝在螺母前后兩側的銷軸帶動滾輪沿豎直導槽也隨著向下運動(螺母、銷軸、滾輪及其上方的另一導向滾輪組成一個能上下運動的部件)。
這時由于水平滾輪在導槽上的位置不變，大橫臂在螺母的帶動下向上翹起，使起重臂向上運動，物品被提升。反之，使電動機反轉，絲桿帶動螺母向上運動，由于水平滾輪不動，使起重臂向下運動，吊鉤上的物品作下降運動。通過在平衡吊作水平移動或繞立柱作水平回轉運動，只就能完成移動。
此時由于電動機、絲桿、螺母處于靜止?fàn)顟B(tài)，所以豎直導槽中的滾輪位置不變。貨物因受人力推拉而使吊鉤沿水平面移動，導致四連桿操作臂的運動，這個運動是以豎直導槽中的滾輪中心為定點，以水平導槽中的滾輪作水平移動為特征的但當推拉物品只作繞立柱中心的水平回轉運動時導槽中滾輪也是不動的。此時只有回轉座作相對于立柱的轉動。整個運行下來，操作人員既方便又快捷，平衡吊就是運用了操作臂的運行原理才得以方便快捷。
